手動立旋盤

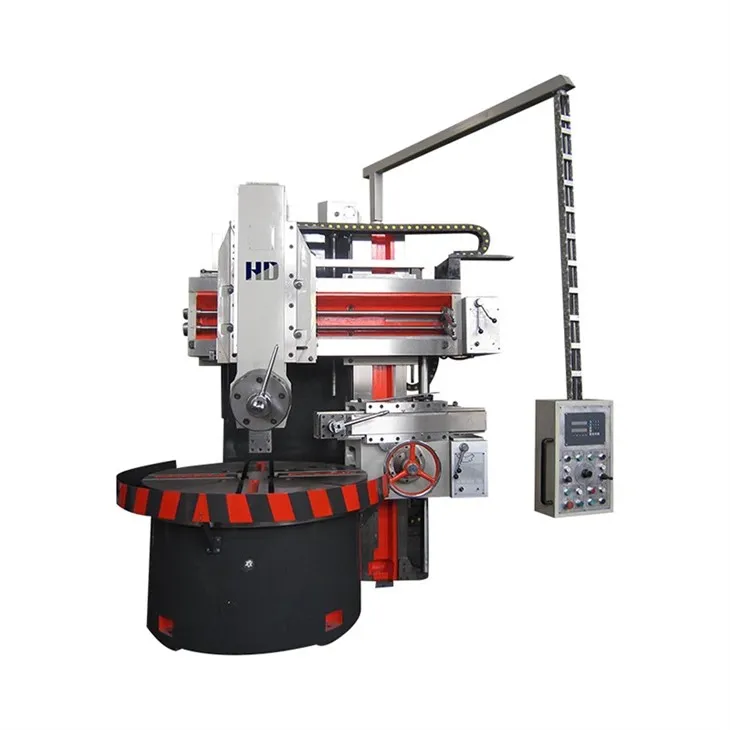

モデル C5112/C5116/C5120、C5123/C5126 単列立旋盤は、コラム、メインギアボックス、ワークテーブル、ビーム昇降機構、立型刃物台、電気システム、油圧システムなどで構成されています。メインギアボックスはコラム内に密閉されており、作業テーブルは柱の前で閉じられています。ビームは柱ガイドレール上を上下に移動します。ビーム上に垂直刃物台があり、水平方向と垂直方向の両方に素早く送り、移動できます。主要なムーブメントはACモーターによって駆動されます。工作機械にはボタン ステーションがあり、工作機械上のすべての操作はボタン ステーションに集中します。

この工作機械シリーズはプログラム制御の単柱立旋盤です。国産サーボシステムによる制御。刃物台の移動は、X、Z の 2 つの座標軸を連動させて行います。いずれも AC サーボモーターを使用して刃物台 (X 軸) とラム (Z 軸) を駆動し、高精度ボールネジを介して移動します。停電防止のため、Z軸モーターにはブレーキが付いています。刃物台とラムの移動ガイドレールには耐摩耗性に優れた軟質ベルト・削り出しボロン鋳鉄を採用し、ガイドレールの耐摩耗性を向上させ、安定した信頼性の高い精度を実現しました。刃物台ガイドレールの潤滑には、集中潤滑ステーション固定範囲定量自動潤滑システムが採用されており、ステンレス製の保護プレートは美しく清潔な外観を持っています。メインドライブはメインモーターによって駆動され、ワー​​クテーブルは油圧パーキングとシフトを備えたギアボックスによって駆動されます。ワークテーブルの主軸には内輪にテーパを設けた高精度複列円筒ころ軸受を採用し、ラジアルすきまを調整することで高速回転でもスムーズに動作します。レバーを介して油圧シリンダーでビームを拡大し、傾斜した鉄を押してビームを柱にしっかりとクランプします。傾斜アイロンを緩め、ビーム昇降モーターをオンにして、ビームを適切な加工位置に移動します。機械制御パネルは保護カバー上に配置されており、必要な各種情報コマンドやデータをLCDに表示できます。

垂直支柱は作業台のベースに接続されており、その材質は高強度、低応力の鋳鉄であり、支柱の上端にはビーム昇降機構が設けられています。 AC モーターによって駆動され、ビームは垂直柱上を上下に移動します。

横梁は柱ガイドレール上を上下し、1本のネジで横梁が昇降します。ビームには安全フローティングナット装置が取り付けられており、ビームの吊り上げ作業中に正確、安全、確実な作業を保証します。ビームはレバーを介して油圧シリンダによって柱上で拡大され、傾斜鉄によって押されてクランプまたは緩められます。クランプ機構はシンプルな構造でメンテナンスや操作が容易という特徴があります。

単列立旋盤は、高速度鋼カッター、超硬カッター、あらゆる種類の高性能カッターに適しており、内外の円筒、円錐、端面、溝などの荒加工と仕上げ加工が可能です。
