CNC旋盤

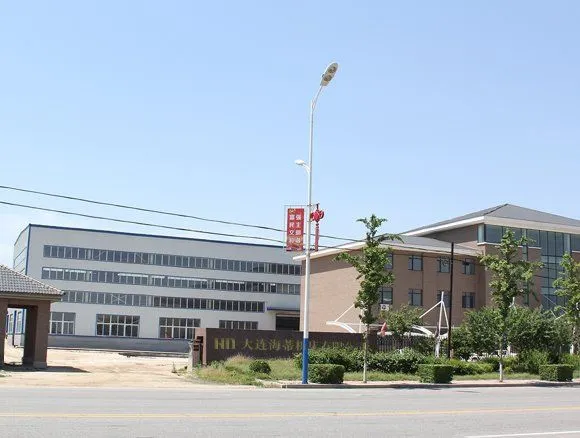

大連海迪機械有限公司は、単柱立旋盤、二柱立旋盤、横型旋盤、中ぐりフライス盤、マシニングセンター、歯車ホブ盤の開発、研究、製造を専門とするメーカーです。当社が研究した製品は、多様性、完全な仕様、先進的な技術、優れた品質などの利点があります。海迪機械の建築面積は30,000平方メートルです。現在、11人の上級エンジニア、8人の上級管理職、160人以上の技術者を含む200人以上のスタッフがいます。当社の工場は強力な実力と優れた加工設備を備えています。当社で製造された工作機械は、全国および世界中で販売されています。先進的な設計、信頼性、簡単な操作、柔軟な使用、高精度、高コストパフォーマンス、完璧なアフターサービスにより、ユーザーから満場一致で賞賛されています。当社は遼寧省南部最大の工作機械鋳造専門企業です。その間、当社の製品研究と生産のスピードアップに多大なサポートを提供し、最短期間で顧客に製品を提供することに大きく貢献しました。

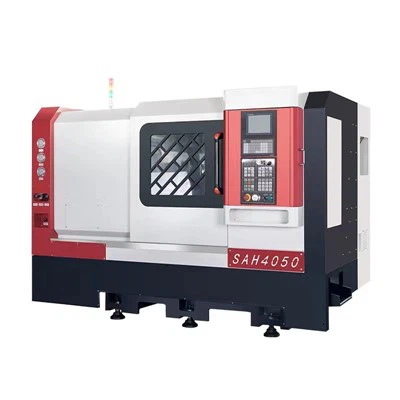

CNC 旋盤は、中央のスピンドルと固定された切削工具の周りで材料を回転させる機械です。部品の動きは、物理的な作業で制御されるのではなく、コンピューターに送られるコード化された指示によって決定されます。複数の段階を同時に設定できるため、製造と正確な切削位置の確保の間に部品を旋盤から取り出す必要がなくなります。CNC 旋盤のアイデアは、自動化などの現在の産業需要を満たすように改良されてきました。旋盤は、コンピューター数値制御 (CNC) 加工によって驚異的な精度を実現できるようになりました。

高度なスキルを持ったオペレーターは不要
かつて、旋盤での作業には、1 人が旋盤を操作し、もう 1 人が材料を制御する、2 人の高度なスキルを持つオペレーターが必要でした。これは大変な仕事でした。
完全自動化
最新の CNC 旋盤のおかげで、何百、何百万もの類似寸法の製品を製造することがかつてないほど容易になりました。機械制御システムにより、CNC 旋盤はかつてないほど容易かつ迅速に完璧な部品を製造できます。
非常に汎用性が高い
手動旋盤とは異なり、CNC 旋盤は、頑丈な家具や自動車部品から繊細なランプや食器まで、ほぼあらゆる種類の製品や部品を製造できるほど多用途です。
高精度
CNC 旋盤では手作業が少なくなるため、最適な精度を達成できる可能性がかなり高くなります。

CNC旋盤の主要コンポーネントの紹介



旋盤機械は一般に、旋盤ベッドを揺動させる最大作業直径であるスイングで指定されます。旋盤スイングは、切断、研磨、穴あけを行うことができる物体を回転させるために使用されます。旋盤機械のその他の仕様には、ベッドの長さ、主軸台と心押台の中心間の距離などがあります。主軸台は、モーターを駆動してスピンドルに電力を供給する CNC マシンの重要なコンポーネントです。CNC 旋盤の前面コンポーネントは主軸台で構成されています。駆動モーターがこのスピンドルに電力を供給します。スピンドルはチャックまたはコレットに取り付けられています。旋削プロセス中、そのうちの 1 つがワークピースをつかみます。チャックのジョーは、機械加工された部品をつかみます。スピンドルに直接接続されていますが、取り外し可能なので、さまざまなサイズの部品を加工できます。チャックはコレットの小型版です。コレットは、直径 60 mm までの部品に使用できます。
小型部品の場合、より優れたグリップが得られます。チャックのジョーは、機械加工された部品を掴みます。スピンドルに直接接続されていますが、取り外し可能なので、さまざまなサイズの部品を加工できます。チャックはコレットの小型版です。コレットは、直径 60 mm までの部品に使用できます。小型部品の場合、より優れたグリップが得られます。CNC 旋盤センターの反対側の端はテールストックです。ベッドに直接取り付けられたテールストックの目的は、長いワークピースをサポートすることです。テールストック クイルをサポートするために油圧が使用されます。スピンドルは引き続き駆動力となり、テールストックは部品に追従します。
テールストックは、邪魔になるため、面旋削が必要な場合には適していません。ベッドは、テーブルの上に載り、他の機械部品を支える基礎プレートにすぎません。キャリッジは、ベッド上を伝わる加工の衝撃に耐えられるように熱処理されています。キャリッジは、回転するワークピースをスライドさせる手段によって支えられています。キャリッジは工具を所定の位置に保持し、切削作業を続行できるようにします。
最もシンプルな旋盤旋盤は、ステーションタレットと呼ばれる固定位置で 2 つの軸を回転す​​る 2 軸マシンです。この回転アクション部分は旋盤と呼ばれます。他にも、3- 軸、4- 軸、5- 軸フライス盤などの CNC 旋盤マシンがあります。これらのマシンには少なくとも 3 つの軸があり、X 軸を垂直、Y 軸を水平、Z 軸を深さとして移動および操作します。4 軸マシンや 5 軸マシンなどのマシンには、追加の A 軸と B 軸があります。9- 軸 CNC は、旋盤と 5- 軸加工を組み合わせたものです。9 つの機能軸により、単一のセットアップでパーツを旋削および多軸フライス加工できます。

基本的な CNC 旋盤は、2 つの軸で動作しながら、切断する材料を回転させます。材料の回転は通常、旋削と呼ばれるため、CNC 旋盤は CNC 旋盤と呼ばれることもあります。コンポーネントの内側と外側は、CNC 旋盤を使用して加工できます。内部操作は、ワークピースの内径を変更するように機能します。外部プロセスは、外部を形作ります。
旋盤 CNC マシンは、基本的に金属や木材などの硬い材料を成形するために主に使用される成形装置です。マシン内の回転装置は、固定された切削工具として機能します。CNC コンピューターとプログラミングの助けにより、これらのマシンは、これらの技術が進歩する前に使用されていた切削工具よりも高い精度を備えています。旋盤マシンの産業用途は、あらゆる種類の切断、穴あけ、研磨、旋削、成形です。これらのマシンは工場や機械工場で使用され、CNC プログラミングとソフトウェアの汎用性があり、工場労働者の手だけに頼るものではありません。
手動旋盤ではなくコンピュータ数値制御旋盤に投資することには、さまざまな利点があります。動きがコードによって制御されるため、コンピュータ操作の旋盤は非常に正確です。1 人のオペレーターが複数の CNC 旋盤を同時に操作できますが、手動旋盤にはより多くの注意が必要です。CNC 旋盤は最初は高価ですが、人員が少ないため、運用コストが低くなります。より多くの CNC マシンが同時に稼働するため、製造時間が短くなり、コンピュータ数値制御の精度により、製造されるすべての製品が実質的に同一になります。また、CNC マシンのインストールもご覧ください。

CNC 旋盤で加工される材料はゆっくりと削り取られます。その結果、精密に仕上げられた製品や複雑な部品が生まれます。これらの機械は用途が広いため、自動車、電子機器、航空宇宙、銃器製造、スポーツなど、多くの業界で使用されています。CNC 旋盤は平面やねじ山を加工できますが、装飾旋盤の場合は非常に複雑な 3 次元製品も加工できます。小型部品にも大型部品にも極めて正確に使用できます。
ワークピースは通常、1 つまたは 2 つのセンターでしっかりと固定されますが、コレットまたはクランプで材料を固定することもできます。CNC 旋盤で製造できるアイテムの例としては、野球のバット、カムシャフト、ボウル、クランクシャフト、キューのスティック、看板、楽器、テーブルや椅子の脚などがあります。CNC 旋盤は慎重に使用する必要があります。プロセスは自動化されていますが、オペレーターはコンピューター プログラミング パラメーター、安全基準、その他の重要な情報を理解する必要があります。
旋盤は細部に重点が置かれているため、資格を持った専門家が機械を操作する必要があります。製造プロセスは、内部コンピューターによって指示される複雑なコマンドと速度で構成される自動化によって容易になりますが、それでも人間のオペレーターがプロセス全体を監視する必要があります。つまり、必要なスキルを習得するための特別なトレーニングが不可欠です。適切な CNC 旋盤機械を選択する際には、ワークピースを安定して保持するクランプの品質や CNC 旋盤機械の許容レベルなど、考慮すべき要素が多数あります。重量は、CNC 機械を選択する上で重要な要素です。
重い機械は、CNC 旋盤の効率に影響を与える激しい振動やその他の操作に耐えます。軽量の CNC 旋盤はバランスが崩れやすく、出力結果に影響します。スイング測定も考慮すべき事項の 1 つです。スイングとは、旋盤で切断または加工できる材料の最大直径のことです。この測定は、旋盤のベッドからスピンドルの中心までの距離で行われます。必要な出力サイズがわかっている場合は、この測定値が CNC 旋盤の選択に役立ちます。

CNC 旋盤の仕組みを詳しく調べると、精密工学とコンピューター制御のシンフォニーが明らかになります。職人技が主にオペレーターの手に委ねられている手動旋盤とは異なり、CNC 旋盤はコンピューター技術を統合して精度と効率を高めます。最初に、オペレーターは CAD (コンピューター支援設計) ソフトウェアを使用して詳細な設計を作成します。この設計には、寸法から形状まで、目的の部品のすべての仕様が含まれます。次に、CAD 設計は CNC マシンが理解できるプログラミング言語である G コードに変換されます。このコードは、CNC 旋盤に部品の移動、成形、作成方法を指示します。次に、CNC 旋盤をセットアップします。これには、適切な切削工具を選択して取り付け、工作物をマシンに固定することが含まれます。
CNC 旋盤は G コードによって誘導され、加工プロセスを開始します。ワークピースは高速で回転し、切削工具は 2 つ以上の軸に沿って移動して材料を成形します。プロセス全体を通じて、CNC 旋盤は切削条件を監視し、精度を確保するためにリアルタイムで調整を行います。最終部品は、元の仕様と照合して精度がチェックされます。

中国を代表する CNC 旋盤メーカーおよびサプライヤーの 1 つとして、弊社は中国製の安価な CNC 旋盤を弊社工場からご購入いただくことを心より歓迎いたします。弊社の製品はすべて高品質で低価格です。
