モデル CK6140/ CK6150/ CK6160/ CK6163/ CK6180/ CK61100/ CK61125 フラットベッド CNC 旋盤は、高強度鋳鉄で作られ、銅とクロムの特殊材料が添加されており、工作機械の耐摩耗性と安定性が効果的に向上します。
仕様パラメータ
|
仕様 |
ユニット |
CK6140 |
CK6150 |
CK6160 |
|
ベッドの上でスイング |
mm |
400 |
500 |
600 |
|
スイングオーバークロススライド |
mm |
220 |
250 |
395 |
|
最大。回転直径 |
mm |
400 |
500 |
600 |
|
最大。ワークの長さ |
mm |
550/750 |
1000/1500/2000 |
1000/1500/2000 |
|
最大。回転長さ |
mm |
420/620(チャック) |
850/1350/1850 |
850/1350/1850 |
|
スピンドルノーズ |
A2-6/A2-8 |
A2-8/A2-11 |
A2-8/A2-11 |
|
|
スピンドル穴径 |
mm |
48/82 |
82/130 |
82/130 |
|
スピンドル穴のテーパ |
mm |
コレット/メートル90 |
メトリック90/メトリック140 |
メトリック90/メトリック140 |
|
主軸速度範囲 |
r/min |
150-2500/150-1800 |
150-1800/150-800 |
150-1800/150-800 |
|
スピンドルシフトモード |
無段階 |
無段階 |
無段階 |
|
|
スピンドルモーター |
キロワット |
5.5 |
7.5 |
7.5 |
|
X/Z早送り |
メートル/分 |
X:6 Z:8 |
X:6 Z:8 |
X:6 Z:8 |
|
X軸移動量 |
mm |
280 |
280 |
320 |
|
Z軸移動量 |
mm |
550/750 |
1000/1500/2000 |
1000/1500/2000 |
|
ガイドウェイタイプ |
ハードレール |
ハードレール |
ハードレール |
|
|
砲塔の能力 |
4 |
4 |
4 |
|
|
心押し台のスリーブ径 |
mm |
60 |
75 |
75 |
|
クイルトラバース |
mm |
100 |
150 |
150 |
|
クイルテーパー |
MT4 |
MT5 |
MT5 |
|
|
機械寸法 |
mm |
2000/2200*1600*1700 |
2650/3250/3750*1700*1820 |
2650/3250/3750*1700*1820 |
|
正味重量 |
kg |
1900/2200 |
2700/3100/3300 |
2800/3200/3400 |
|
アイテム |
ユニット |
CK6163 |
CK6180 |
CK61100 |
CK61125 |
|
最大。スイングオーバーベッドの直径 |
mm |
Φ630 |
Φ800 |
Φ1000 |
Φ1250 |
|
最大。スイングオーバースライド径 |
mm |
Φ350 |
Φ480 |
Φ620 |
Φ870 |
|
最大。ワークの長さ |
mm |
1000/1500/2000/3000 |
1500/2000/3000/5000 |
||
|
最大。回転長さ |
mm |
850/1350/1850/2850 |
1350/1850/2850/4850 |
||
|
主軸中心からガイドまでの距離 |
mm |
315 |
400 |
500 |
625 |
|
スピンドル中心から地面までの距離 |
mm |
1145 |
1130 |
1150 |
1275 |
|
ベッドガイド幅 |
mm |
550 |
600 |
755 |
755 |
|
スピンドル貫通穴径 |
mm |
104 |
104 |
130 |
130 |
|
スピンドルノーズ |
C11/A211 |
C11/A211 |
A2-15 |
A2-15 |
|
|
主軸速度範囲 |
r/min |
30-90; 70-200; 130-380; 350-1000 |
30-90; 70-200; 130-380; 350-1000 |
10-32; 30-60; 50-120; 110-300 |
10-32; 30-60; 50-120; 110-300 |
|
主軸速度ステップ |
4ギア、無段階 |
||||
|
ギアシフト |
手動/自動 |
手動/自動 |
マニュアル |
マニュアル |
|
|
メインサーボモーター |
キロワット |
11kw |
11kw |
22kw |
22kw |
|
X軸の高速速度 |
メートル/分 |
4 |
4 |
4 |
4 |
|
Z軸の高速化 |
メートル/分 |
8 |
8 |
6 |
6 |
|
X軸送り最小設定単位 |
0.001mm |
0.001mm |
0.001mm |
0.001mm |
|
|
Z軸送り最小設定単位 |
0.001mm |
0.001mm |
0.001mm |
0.001mm |
|
|
心押し台のスリーブ径 |
mm |
φ100 |
φ100 |
φ160 |
φ160 |
|
心押し台のスリーブ移動量 |
mm |
250 |
250 |
300 |
300 |
|
心押し台のスリーブ穴テーパ |
モールス信号 5 |
モールス信号 6 |
モールス信号 6 |
モールス信号 6 |
|
|
電動刃物台 |
タイプ |
縦4連 |
縦4連 |
縦4連 |
縦4連 |
|
工具交換時間 |
3.6S |
3.6S |
3.6S |
3.6S |
|
|
サイズ |
250*250 |
250*250 |
300*300 |
300*300 |
|
製品の特徴
各給油箇所には強制自動給油装置を採用し、リードスクリューとガイドレールの定点定量給油を行います。異常時や油量不足時には自動的に警報信号を発します。
このシリーズの工作機械は主な輸出成熟製品です。機械全体はコンパクトな構造、美しい外観、大きな主軸トルク、高い剛性、安定した信頼性の高い性能、優れた精度保持を備えています。
ディスクおよびシャフト部品の旋削に適した主軸台の最適化された設計により、直線、円弧、メートルねじ、および多頭ねじを加工でき、複雑な形状と高精度が要求されるディスクおよびシャフト部品の旋削に適しています。
工作機械のガイドレールとサドルガイドレールは特殊素材のハードレールで作られており、高周波焼入れにより、超硬質の耐摩耗性、耐久性、優れた加工精度を備えています。

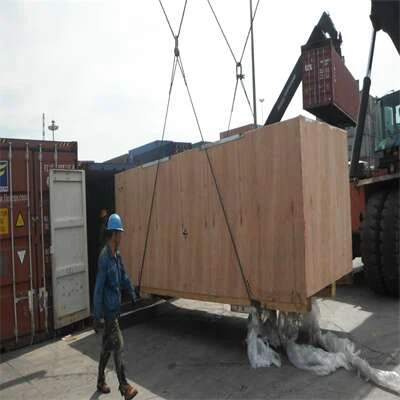

包装

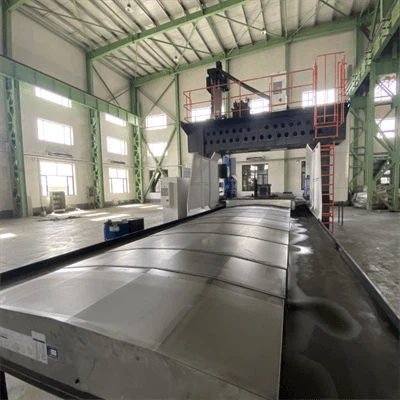

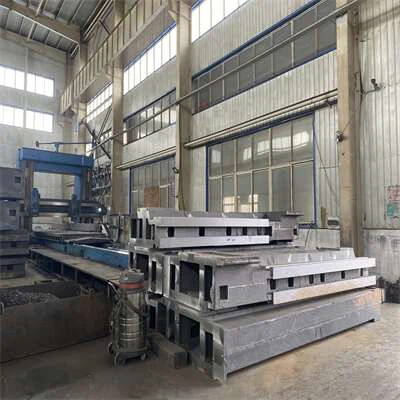

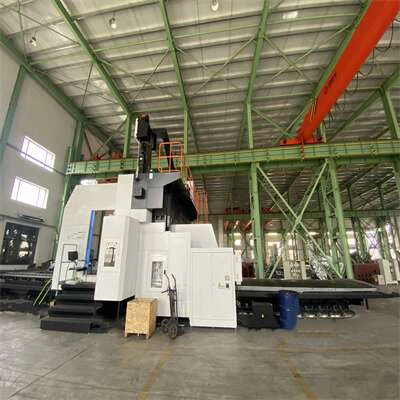

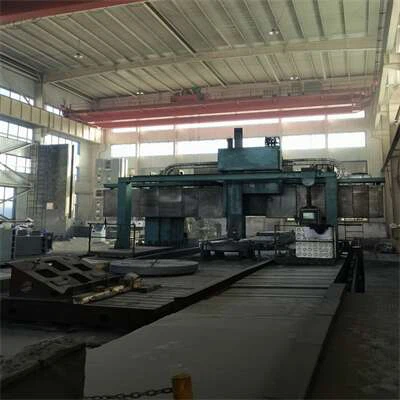

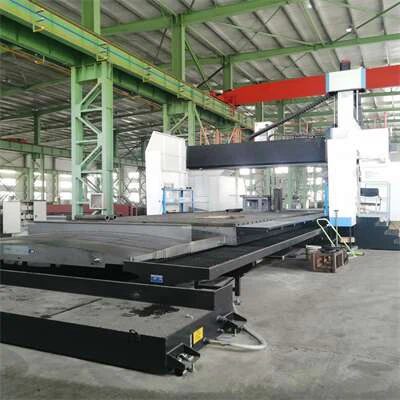

生産装置

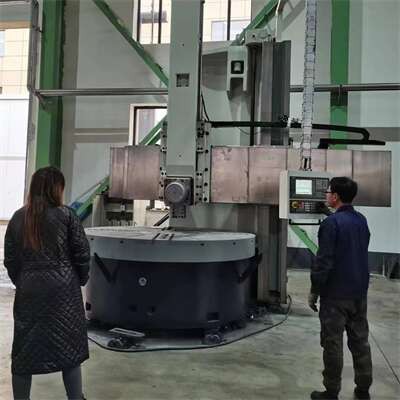

お客様
